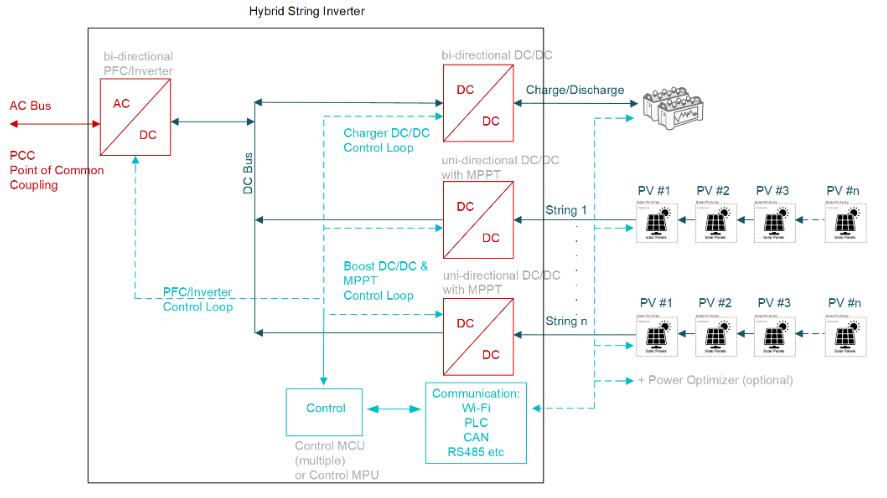

考虑到对能源可持续性和能源安全的担忧，当前对能源存储系统的需求正在迅速增加，尤其是在住宅太阳能产生领域。市场上有几个微型介绍者具有高达2kW的能源，并且具有整合的储能系统。如果系统需要更多的功率，链或混合链连接到储能系统的更大的投资者，则也可以使用。图1是混合链逆变器的框图。典型的电压控制的CC总线允许每个基本模块互连。混合链逆变器包含以下子灌注：●单向DC/DC转换器以执行PowerPoint的最大监视。 ●双向DC/DC转换器加载和下载电池。电池可以在晚上或切割期间提供能量。 ●CC/CA转换器，转换CC A CA电源，并负责保持低谐波失真（THD）。 ●微控制器（MCU）测量电流和电压，控制进料开关，执行，检测和启用隔离的通信。 ●电源的优化器。它用于尽可能提高太阳能电池板的功能，而不会受到外部变量（例如辐照度和温度）的影响。图1连接到IGBT和Fet gan的杂交链逆变器的示意图，链逆变器由馈送开关组成，作为一个孤立的门双极晶体管（IGBT）。该食品设备有问题，例如尾巴的电流和二极管的反向回收，这导致了高转换损失。此外，这些现象受温度的影响，这可能导致更大的功率损失，尤其是在使用静电耗散溶液时。因此，这些饲养装置必须以较低的频率工作，并且需要更大的被动组件和散热器。切换频率通常从5kHz到15 kHz。氮气（GAN）带电源开关的载体较少，减少了开关损耗。切换损耗减少后，可以增加开关频率，而系统损失在不更改的情况下保留，依此类推，被动组件的数量减少。平均而言，切换频率可以增加6倍。在本文中，我们提出了一个基于GAN（FET）磁场效应晶体管的10kW链逆变器。我们还将调查GAN的好处，我们将重点关注建筑物系统对住宅太阳能应用的好处。基于GAN的链逆变器的设计注意事项图2显示了基于GAN的单相实习参考设计和电池能量存储系统，其中包括所有主动和被动组件。图2基于10 kW的单相参考设计设备，图3是转换器的示意图。图3单相系列逆变器参考设计的框图图包括四个Power Co在不同开关频率下工作的Nversion系统。 ●两个冲动转换器以实现两个独立的系列输入。 ●双向DC/DC通过双向DC/DC转换器具有10kW（67kHz）标称功率的转换器。 ●CC/CA转换器双向向单侧网格，功率为4.6kW（89kHz）。功率供应设备可以在30mΩLMG3522R030GANFET的顶部耗散热量，从而耗散到650V的标称电压，从而使热阻抗较低，而不是较低的散热器。这些FET集成了门控制器，以降低解决方案和设计尺寸的成本。 MCU如图3所示，参考设计由单个MCU控制。 TMS320F28P550SJ允许对四个电源转换阶段的实时控制，提供保护并实现多个控制循环。 MCU可以用作权力力量的参考（GND DC –）。 GAN FET也可以直接为集成的门控制器控制。孤立的门骗局底部不需要拖钓者（Q1A，Q1B，Q2，Q4，Q6，Q7）。当前的检测系统需要在几个转换阶段的不同点处的当前测量值。用Pour Boost是一种基于平行的解决方案，例如Negaing Power Rail的Ina181，因为MCU将能量场作为参考。电流测量电流。交错转换器需要使用设备（例如改进的AMC1302精度电流检测到不同时间和温度）对电池电流进行高精度测量。内部BAW-DROP调节器产生的5 V电压用于供电电流感觉放大器。投资者阶段允许使用HALL效应电流（例如TMCS1123）来测量网络电流。该传感器具有较高的带宽，高精度，并有助于显着降低当前THD。实验结果，使用以下系统电压进行了参考设计：●串行输入电压：350V。 ●标称电池电压：160V。 ●伏特加伏型：230V。 ●CC链接电压：400V控制。我们已经编制了在各种情况下运行的转换器的效率。 ●功率是从链条输入中获得的，并将其转移到食物网格中（见图4）。 ●获取电池能量并将其传输到能网（见图5）。 ●从链条输入中获取能量并将其传输到电池（见图6）。图4效率效率通过将太阳能电池板的输出功率转换为网络（350VDC，230VAC）图5 IGBT效率解决方案通过将电池输出功率转换为网络，一般效率仍然与当前的IGBT解决方案相当。如果包括辅助控制供应源，则效率保持在约98％。这三个图包含两个阶段的电源转换阶段。结论GAN有助于实现更大的功率密度，从而减少了终端设备的重量。链逆变器的参考设计几乎具有98％的基因RAL系统，系统的效率和2.3kW/L的功率密度表现出色。此外，在考虑系统的总成本时，集成门控制器解决方案的实施会降低成本。
